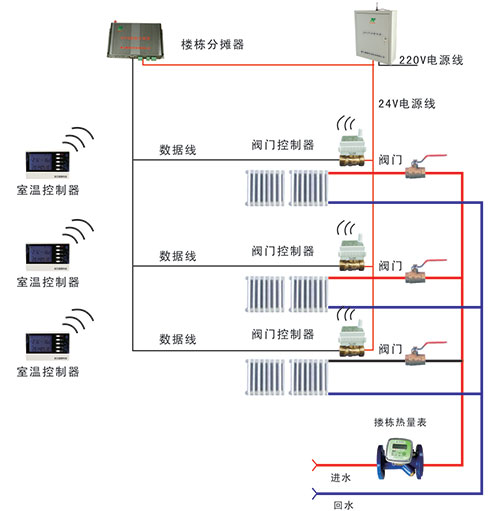

熱計量分?jǐn)傁到y(tǒng)
一、室內無線溫控器
主要功能及特點>>>
◆無線溫度采集器把用戶室內溫度轉化成數字信號并無線發送給中繼器
◆具有低溫保護功能和溫度校準功能,溫度精度±0.5℃
◆采用470HMz無線傳輸方式,傳輸距離高達1500米,穿透6層實心的水泥墻后仍然穩定通訊;
◆接收電流6mA,發射電流10mA,休眠電流<10微安?？蓜?dòng)態控制功耗;
◆精確調節室溫,來電自動恢復設置;
◆干電池供電,安全可靠。
技術參數>>>
◆溫度范圍:0~39℃
◆通訊方式:470MHZ無線通訊方式
◆無線傳輸距離:1500米
◆控溫精度:0.5℃
◆環境溫度:-5~50C
◆自耗功率:100mW
◆工作電壓:DC4.5V
◆防護等級:IP20
使用說明>>>
◆按溫控器上任意一個按鈕可以喚醒溫控器液晶屏顯示。
◆長按中間按鈕秒鐘進入設置模式,可以設置室內溫度、年、月、日、星期、樓號、單元號、房間號,相應的設置項上數字會閃動,按左右兩個按鈕可以調節數字大小,調節完后再按一次中間按鈕進入下一項的設置
◆設置完畢后,等待2秒鐘自動推出設置模式

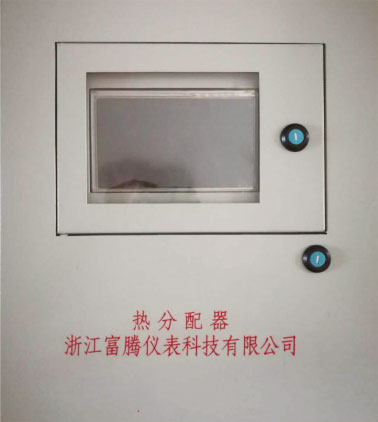

二、熱量分配器
主要功能及特點>>>
◆自動采集樓棟熱量表和用戶室溫控制器的數據信息,根據設定的分?jǐn)傊芷?進行熱量分?jǐn)傆?jì)算;熱量分?jǐn)傆?jì)算周期為1h,更加準確及時;
◆根據設定的數據采集周期,自動實時采集樓棟熱量表、室溫控制器的全部數據信息;
◆多通訊接口和通訊方式,下行與室溫控制器實時交換數據及命令;上行與中心計算機服務站實時交換數據與命令,執行上級系統指令;還具備外部顯示接口、數據導入導出接口等;
◆本地現場顯示,方便現場設置、測試、調試、查詢、維護等;方便現場查詢?cè)O(shè)備信息、用戶信息、抄表數據、分?jǐn)偀崃?、供熱運行狀態、故障報警信息等數據信息;室溫陡降識別和處理功能
◆實時記錄存儲用戶供暖相關信息及歷史數據;包括供暖起止時間、閥門狀態、室內溫度、設定溫度、室內平均溫度、分?jǐn)偀崃?、故障記錄?數據存儲容量不受限制,可存儲全部用戶的供熱運行數據;
◆接收中心計算機服務站的遠程控制命令,統一管理用戶室溫控制器,控制用戶供暖閥門的打開或關閉,提高供熱管理質量和水平
技術參數>>>
◆工作電源:AC220V±10%/50Hz
◆設備功耗:最大工作電流<500mA,平均功耗<12W
◆帶載設備數量:最多接入1024臺室溫控制器。
◆管理樓棟熱量表:最多接入8臺不同廠家、不同型號的熱量表
◆熱量分?jǐn)傊芷?1h
◆Mbus(或RS485)通訊:
通訊協議:CJ/T188-2004《戶用計量?jī)x表數據傳輸技術條件》
通訊波特率:2400bps
◆GPRS通訊:支持移動、聯通信號
◆數據存儲:存儲>3年的全部用戶供熱運行數據,掉電保存時間>3年
◆工作環境條件:環境溫度:(-10~55)℃:相對濕度:<80%RH
◆防護等級:IP52

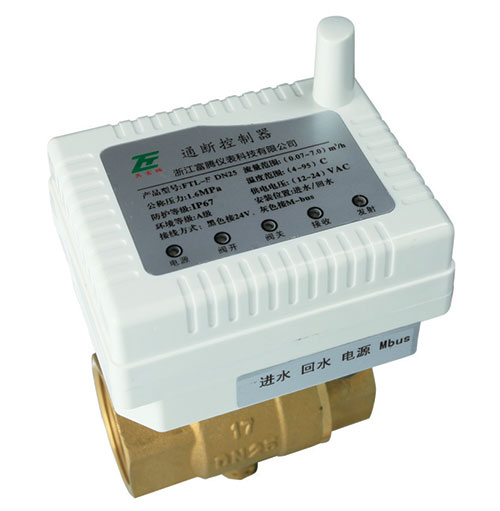

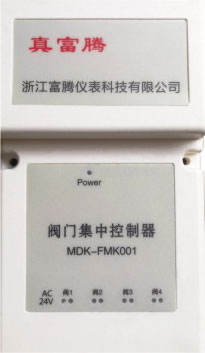

三、閥門控制器
產品功能及特點>>>
◆接收室溫度控制器發來的控閥命令,控制閥門的開關。
◆接收熱分配器發來的控閥命令,控制閥門的開關。
◆采用AC24V電源供電,功率小于5W·運行安全,節能。
◆設置有優先級,熱分配器的級別最高,可以遠程控制閥門的開關
◆遠程控制在開的狀態下,各住戶的溫控器才能控制本戶的閥門。
主要技術參數>>>
◆執行標準:JGJ173-2009《供熱計量技術規程》
◆工作電源:AC24V
◆工作介質溫度:(0.5~90)℃
◆工作環境條件:環境溫度:(-10~55)℃;相對濕度:<80%RH
◆防護等級:IP54

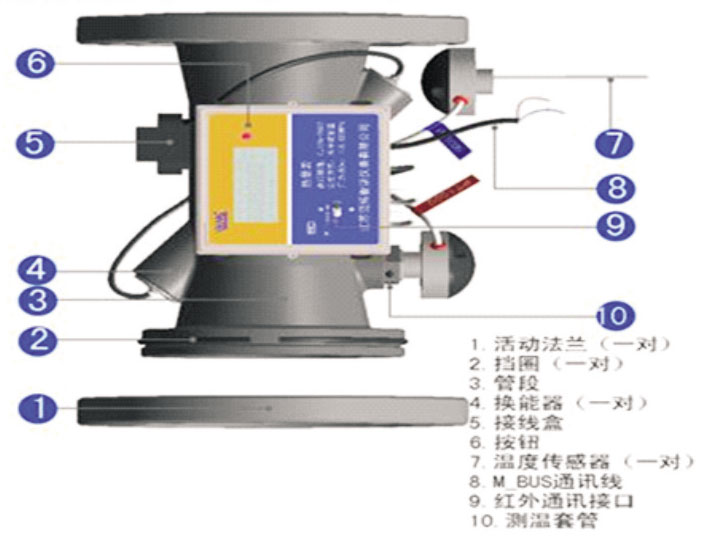

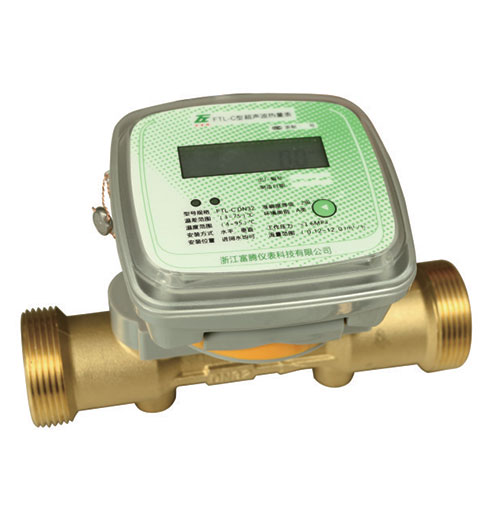

四、樓棟熱量表
產品特點>>>
◆動態流量補償算法,實現流量的精確測量;
◆溫度傳感器采用進口高精度PT1000保證測量精度;
◆電子運算單元采用美國TI公司MsP430系列16位微處理器,先進的微功耗設計;
◆完善的補償算法,智能化的計量自診斷和監控功能;
◆結構緊湊,一體化設計結構牢固抗破壞性好;
◆冷熱兩用,安裝在進水、回水兩用;
◆積分儀外掛式結構,方便用戶觀察與操作;
◆脈沖輸岀、mbus接口或485接口,可實現數據遠傳,集中控制(可選)
◆始動流量極小
◆控制方式:三位浮點或模擬量(0-10V或4~20mA)

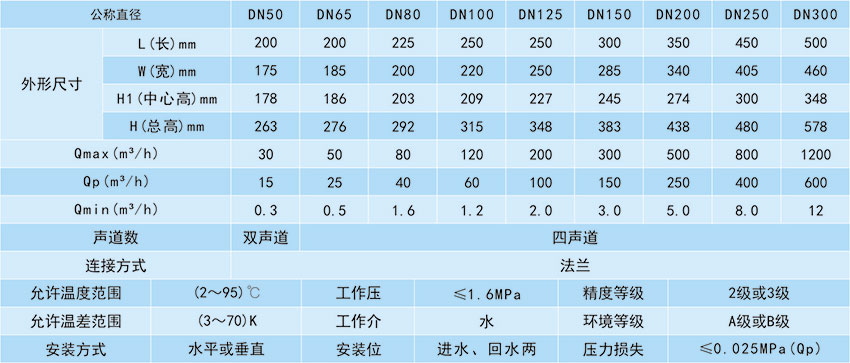

技術參數>>>

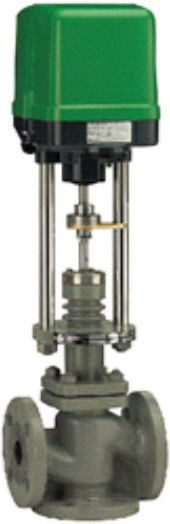

五、電動調節閥
產品特點>>>
◆二通平衡式閥體,能克服高壓差系統的不平衡力。常用于開式系統。
◆閥桿密封加載組合式彈簧自調節“V”型密封圈。永無外漏
◆閥門內部采用雙密封技術,可保證“0”泄漏。(需定制)
◆國產電動執行器加載國產閥體,質保兩年。
技術參數>>>
◆閥門口徑:DN50-DN200mm
◆二通平衡式、三通分流、三通合流
◆閥門內件:鎳鋼、不銹鋼
◆水閥耐溫:2℃~150℃;蒸汽閥耐溫:2℃~180℃
◆工作壓力:PN1.6Mpa
◆閥門材質:灰鑄鐵、球磨鑄鐵、鑄鋼
◆執行器扭力:1800N-10000N

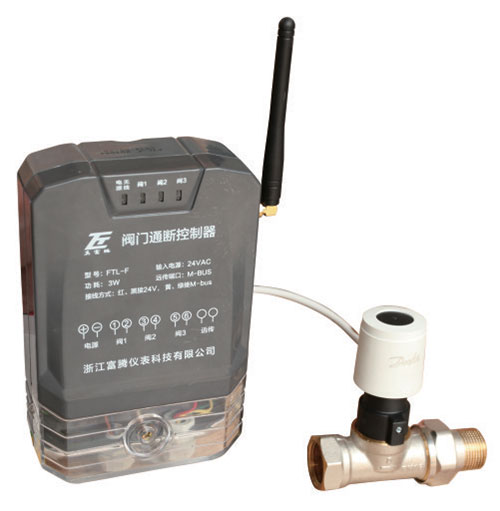

六、電動溫控閥
主要功能及特點>>>
◆電動溫控閥通徑大,水壓損失小,停電不關閉,執行器耐用性能好。
◆采用同步電機驅動、到位自動斷電、功率消耗低,動作靈活,閥門柔性開啟,能有效防止水錘
◆閥體內部采用獨特的彈性雙層密封結構,因而泄露少,并且閥門運行到位后電機不承受任何壓力,電機壽命更長。
◆驅動器和閥體之間采用螺紋連接,可在設備、管道安裝完后再裝,方便安裝,更利于提高安裝工效;拆掉驅動器球閥可用普通工具開關。
◆閥軸與閥體之間采用特殊氟隆的填料及雙0形環,可安全密封。
◆驅動器采用密封結構,電器部分不受環境潮氣影響。
技術參數>>>
◆驅動電源:AC230V±10%,50/60Hz;
◆功率消耗:6VA(僅當閥門啟,閉時);
◆電機類別:同步電機
◆公稱壓力:1.6Ma;
◆關閉壓力:0.6Ma(二通)
