超聲波戶用熱量表
產品工作原理>>
超聲波熱量表是利用超聲波在流體的傳播特性,用安裝在測量管道上游和下游的換能器測算出順流和逆流的時間差,從而得到流體的流速;用配對溫度傳感器分別采集熱交換器回路中入口和出口的溫度差,再根據水的焓差,計算出供熱裝置吸收和釋放的熱量。
產品特點>>>
◆采用美國T公司MsP430系列單片機作為主芯片其先進的微功能設計,超強的運算處理速度,為高品質的儀表提供了保障
◆流量傳感器采用超聲波原理設計,其中優質壓電陶瓷換能器保證了高準確度和穩定行
◆采用德國ACAM公司的TDC-GP22底壓降、底功耗、高精度的超聲波時間轉換芯片,將溫度測量和超聲波流量測量相結合,克服了精度底的缺點
◆測量機構無運動部件,無磨損,計量精度不受使用周期的影響
◆直通式聲波通道,不受水質影響,壓損更小
◆溫度傳感器采用德國鉑電阻溫度計,精密配對,符合 BINIEC75標準
◆具備光電接口,直接用紅外讀寫頭來讀寫數據,也可選配M-BUS、RS485等通訊方式或無線通訊方式
◆維護方便,具有防塵、防潮、防水、防拆等功能
◆可實現水平360度旋轉,垂直90度翻轉,方便查看讀數
◆整表采取隱藏式設計,流量傳感器線不外露,有效地提高了儀表的安全性
◆電池盒采取外置設計,不需要拆開儀表就能方便更換電池
◆殼體采用密封處理,帶有鉛封裝置,只有在破壞鉛封的情況下才能打開熱能表表蓋和電池蓋,具有1P65的防護等級
◆外形美觀大方,結構設計合理,防護等級高,拆裝方便。
主要功能>>
◆有常用界面、檢測界面、數據信息截面、錯誤界面四級菜單顯示,可顯示熱量、冷量、流速、流量、進回水溫度、溫差、功率、時間、口徑等信息
◆測量范圍廣,在計量熱量的同時,也可用于冷量計量
◆內控計量精度優于CJ128-2007《熱量表》行業標準
◆帶有光電接口,并可根據用戶需求添加M-BUS、RS485接口來實現數據傳輸、集中抄表、遠程控制等自動化管理
◆便于施工,可水平、垂直安裝;
◆能存儲不少于36個月的歷史數據;
主要技術參數>>>
◆準確度等級:2級、3級
◆執行標準:CJ128-2007《熱量表》

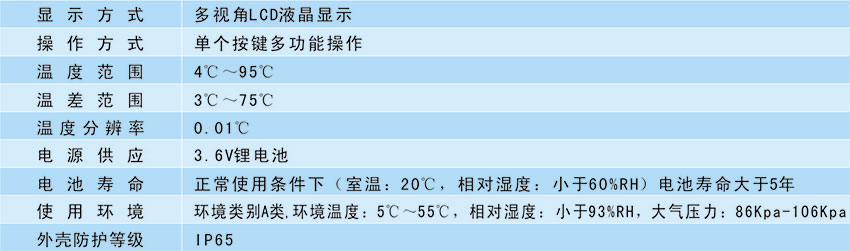

◆計算器部件的技術參數
◆配對溫度傳感器的技術參數

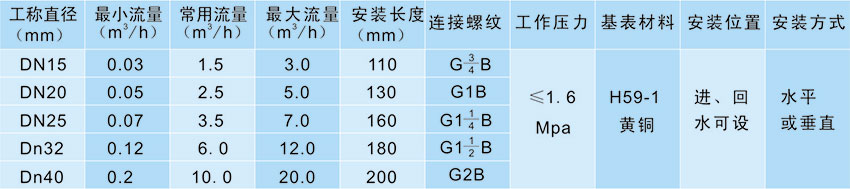

◆流量部件的技術參數
主要技術參數>>
